1590905

RI360P0-QR24M0-HESG25X3-H1181

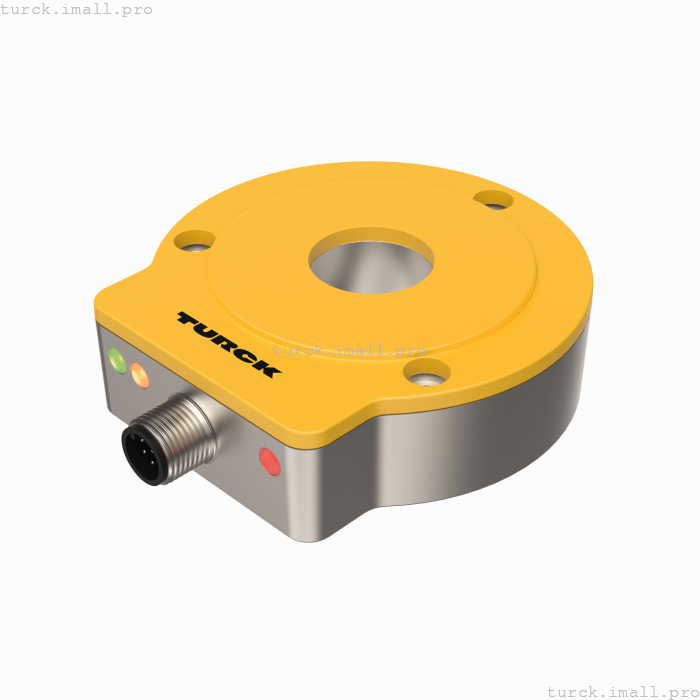

Бесконтактный энкодер
SSi
Premium Line

Компактный, прочный корпус
Множество вариантов монтажа
Статус отображается с помощью светодиода
Позиционирующий элемент и алюминиевое кольцо в комплект не входят.
SSI-выход
25 бит, код Грея
Тактовая частота SSI: 62,5 кГц…1 МГц
Одно- или многооборотный, длина кадра данных и кодирование битов параметризуются с помощью PACTware
Настройки по умолчанию: однооборотный бит 0 … бит 15, многооборотный бит 16 … бит 21, бит состояния 22 … бит 24
Нулевая точка, синхронный/асинхронный режим работы, регулируемый с помощью Easy Teach
Совместимость со всеми стандартными мастерами SSI
В режиме синхронизации на ведущей стороне требуется джиттер < 5 мкс
Невосприимчив к электромагнитным помехам
15…30 В постоянного тока
Штекер M12 x 1, 8-контактный

EAN	4047101544718
eCl@ss-код (V5.1.4):	27270501 -/- Энкодер, абсолютный
Страна происхождения	DE
Масса	340 г
Технология	Бесконтактный
Линейка энкодера	Premium-Line
Размер конструкции	81 х 78 х 24 мм
Рабочее напряжение	15…30 В постоянного тока
Электрическое подключение	Разъем, М12 × 1
Диапазон измерения	0…360°
Материал корпуса	Металл/пластик, ZnAlCu1/PBT-GF30-V0
Температура окружающей среды	-25…+85 °С
Класс защиты	IP68/IP69K
Протокол связи	SSi
Тип выхода	Абсолютный полумногооборотный
Тип вала	Полый вал
Диаметр вала D (мм)	6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20
Тип фланца	Фланец без монтажного элемента
